深井無塔變頻供水設備特點
1、高效節能
供水設備能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使設備始終處于高效率的工作狀態。
2、供水管網壓力穩定
供水設備由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5% .
3、占地小、投資少，安裝工期短。
供水設備相比節約占地3~16倍，比建水塔節約節約投資15%~60%。變頻給水設備 體積小，組裝、安裝調試方便，運輸及安裝工期短。
4、保護功能全，運行安全可靠，操作方便
供水設備主機采用進口變頻調速器，自身具有欠壓、過壓、過載、短路、過熱、失速防止等保護功能，無故障運用達10萬小時以上。變頻給水設備 配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然。便于非專業人員很快熟練掌握。
5、供水功能全，保險系數高
供水設備局部出現故障時，能啟用應急功能繼續供水。變頻給水設備 可與市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，能在出現火情時自動轉換為高壓大流量供水，可一機多用。

供水設備造型說明
　　供水設備的造型是根據用戶自來水管線，壓力與流量，用戶實際用水量，用戶實際用水量，建筑物的高度等數據來確定的，變頻給水設備 表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管路很細，流量不能滿足用水高峰期的用水要求，需要重新計算調節器的容積，推薦公式如下：
　　V容積=（Q出-Q進）△t
　　Q進=一天高用水高峰期自來水進水量
　　Q出=一天高用水高峰期用戶用水量
　　t=大用水高峰期持續時間

感謝您訪問我們揚子江泵業的網站tudoujiayuan.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.

 深井無塔變頻供水設備用途
　　供水設備0.15~2.0MP，供水高度10－200米，單套設備每小時供水量10~50000m3/h，可用于大、中、小型自來水的配套改造；可用于企事業單位、住宅區、農村的生產、生活、辦公用水。

深井無塔變頻供水設備運行說明　　
（1）當市政管網高壓時，設備處于停機狀態，市政水源通過水源罐、旁通管路直接向用戶管網供水�！。�2）當市政管網欠壓時，設備自動啟動，在原有水壓基礎上變頻調速增壓（恒壓）供水，由于按“差多少，補多少”原則增壓，所以在全流量范圍即滿足了用戶恒壓供水的需求，同時又實現了高效節能運行。運行過程中密閉的海洋法罐只相當于一段管路，新鮮衛生的自來水不斷流過水源罐（或承壓水池），不會遭受外界污染�！　�

（3）當市政水源壓力太低，自來水進水小于設備供水（水源罐出水）時，靠水源罐貯水容積來補償市政水源的不足。水源罐提供的大補償水量與水源罐總?cè)莘e相同V補＝V總。　　水源罐提供補償水量期間，靠真空抑制（自動進、排氣閥），使空氣自動進入罐體，可避免對市政管網造成負面抽吸作用（即所謂無負壓無吸程），并可保證水源罐容積全部被有效利用�！　�

（4）為進一步減小直接抽吸對市政水源的影響，可選購一只水源隔離閥及控制儀表，從而可任意設定允許抽吸的低壓力，當市政水源入口壓力降到允許抽吸的低壓力時，水源隔離裝軒會自動啟動，設備將切換到以補償罐為水源自動供水。也可考慮選購廉價的節流裝置代替隔離閥，限制自來水進水流量，供水不足部分靠水源罐補償。　　

（5）市政水源因故停水且水源罐貯水也己消耗完，設備會自動停機（禁止運行）。水源正常后自動恢復運行

無塔供水設備變頻供水設備適用范圍
1. 適用于城鎮水廠及加壓泵站；　　

2. 適用于居住區、開發區、賓館、飯店及其他大型公共建筑場所的生活用水和消防供水；　　

3. 適用于大中小型工礦企業的生產（生活）供水及消防供水系統；　　

4. 適用于工礦企業恒壓、變壓、冷卻供水和循環供水系統及其它輸液系統；　　

5. 可用于熱水供應、采暖、空調、通風、供水、供氣系統；　　

6. 可用于污水泵站、污水處理中的污水提升和供氣系統；　　

7. 可用于農業排灌、園林噴灑、水景和音樂噴泉系統。

深井無塔變頻供水設備產品特點
1、深井無塔變頻供水設備電機、水泵一體，潛入水中運行，安全可靠。
2、深井無塔變頻供水設備對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用）。
3、深井無塔變頻供水設備安裝、使用、維護方便簡單，占地面積小、不需建造泵房。
4、深井無塔變頻供水設備結構簡單、節省原材料。
1、深井無塔變頻供水設備控制技術基本說明：　　深井無塔變頻供水設備系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。　

2、深井無塔變頻供水設備負壓消除技術基本說明　　深井無塔變頻供水設備采用微機變頻技術和有效的負壓處理技術實現疊壓供水.具體如下:深井供水設備通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。供水設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證該設備不對城市管網產生影響�！　　　� 當市政管網停水時，水泵機組仍可工作，直到穩流補償器中的壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。

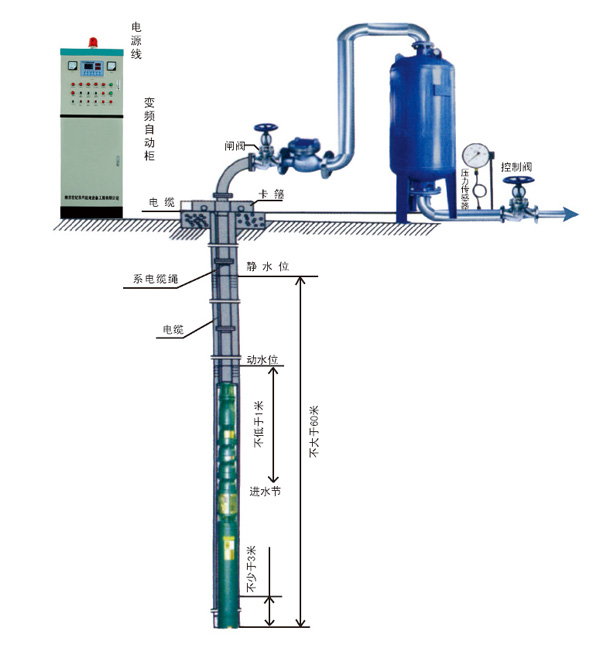

潛水泵一臺，置于井中
變頻控制裝置一套（包括瑞士ABB變頻器，供水控制器，壓力傳感器1只，水位傳感器1只，低壓電器一套）。

穩壓罐一個
原理：水泵是輸出環節，轉速由變頻器控制，實現變流量恒壓控制。變頻器接受PID調節器的電流信號對水泵進行速度控制，綜合給定信號與反饋信號后，經PID調節，向變頻器輸出運轉頻率指令。壓力傳感器監測管網出水壓力，并將其轉換為控制器可接受的模擬信號，系統接受信號后自動進行調節。
