襯氟自吸式磁力泵,塑料自吸泵,磁力自吸泵,耐酸堿自吸泵,硫酸泵,鹽酸泵結構圖
時間：2015-12-24 來源：揚子江泵業 瀏覽數：15830
一、概述：

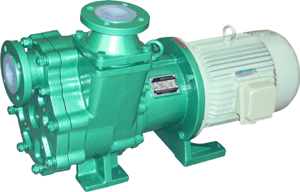

ZMD氟塑料磁力自吸泵是我廠吸取磁力泵與自吸泵各有的特性，聯合多家研究單位共同研制開發的，該系列泵集合了磁力泵的所有優良特性，且大的優勢即可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。
二、設計特點：
ZMD氟塑料磁力自吸泵其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪均用金屬嵌件外包氟塑料整體燒結壓制而成 ，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可吸取輸送低于泵安裝位置以下的液體。自吸無泄漏的ZMD磁力泵是替代笨重液下泵進口自吸泵的理想選擇用泵。
ZMD氟塑料磁力自吸泵采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。
三、用 途：
ZMD氟塑料磁力自吸泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業吸取輸送低于泵安裝位置以下的腐蝕性液體，是目前磁力泵品種中結構新穎的產品，高效節能、安全實用。
使用溫度：-20°C-120°C。

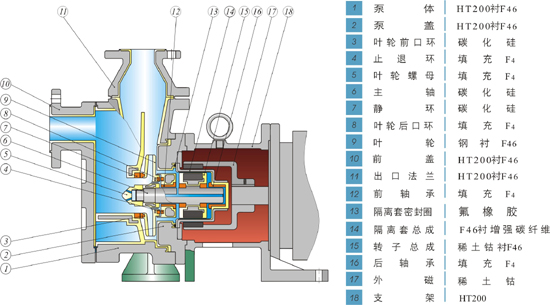

四、結構與材料：
1）安裝方法和連接要求：
1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。
2、泵的進液管管徑不得大于規定要求，且進液管總長不大于5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆�；螂s物進入泵體后損壞葉輪或影響泵的工作，過濾面積應大于管路截面積的3-4倍。
3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量后使泵無法工作。出液管徑不得小于規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍，在可能的情況下長一些好。
4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會影響自吸功能和泵的正常運轉。
2）使用方法和維護須知：
1、自吸式磁力泵嚴禁輸送含有固體顆�；蚝捉Y晶的介質，不允許在關閉排放口的情況下作連續性運轉，需保持小的流量。
2、安裝管道時，先接進口管，加滿液體后再接出口管。
3、安裝完畢后，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與轉向標志一致。
4、將出口閥門打開約三分之一左右，即可啟動自吸泵（即開閥啟動），然后慢慢調節出口閥門，使泵不能正常工作。
5、輸液時，流量、揚程和自吸高度必須控制在規定范圍之內，不能相差太大，否則會引起吸空現象，使泵不能正常工作。
6、自吸泵在工作上，不允許產生吸空現象，一旦產生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控制低液位的裝置或派專人看管，以防止水池內的介質被吸空。
7、自吸泵不能輸送會產生大量氣泡的介質，也不能輸送氣液混合介質。
8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須沖洗泵腔，不得殘留結晶介質，防止結晶后泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。
9、輸送一般無結晶介質時，若長時間停泵后再用，在啟動前檢查泵體內的液體是否充足，請補足后才能自吸。
10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩沖閥，在此情況下，請將空氣閥和緩沖閥卸下即可。
11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。
12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。

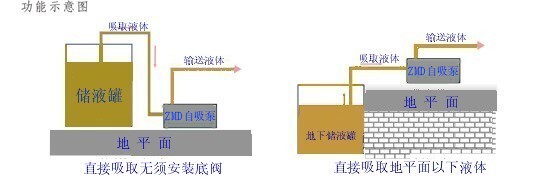

五、安裝示意圖：
如下：（一次灌引水后，再次啟動無須灌引水與普通離心泵一樣直接啟動即可）
六、型號意義：
|
50 ZMD - 32 F |
|||
|
50 |
泵進口直徑是50mm |
32 |
泵的揚程為32m |
|
ZMD |
自吸式磁力驅動泵代碼 |
F |
泵過流部件材質為氟塑料 |
七、性能與參數：
|
型 號 |
流 量 |
揚 程 |
電機功率 |
汽蝕余量 |
口徑 |
效 率 |
重量 |
|
|
進口 |
出口 |
|||||||
|
40ZMD-20F |
6 |
20 |
2.2 |
3.0 |
40 |
25 |
33 |
110 |
|
40ZMD-25F |
6 |
25 |
4 |
3.0 |
30 |
110 |
||
|
40ZMD-32F |
6 |
32 |
4 |
3.0 |
29 |
110 |
||
|
50ZMD-20F |
15 |
20 |
2.2 |
3.0 |
50 |
32 |
35 |
188 |
|
50ZMD-25F |
15 |
25 |
4 |
3.0 |
41 |
188 |
||
|
50ZMD-32F |
15 |
32 |
5.5 |
3.0 |
38 |
188 |
||
|
50ZMD-45F |
15 |
45 |
7.5 |
3.5 |
48 |
200 |
||
|
65ZMD-25F |
30 |
25 |
7.5 |
3.5 |
65 |
50 |
51 |
200 |
|
65ZMD-32F |
30 |
32 |
7.5 |
3.5 |
52 |
200 |
||
|
65ZMD-45F |
30 |
45 |
11 |
3.5 |
56 |
280 |
||
|
80ZMD-25F |
60 |
25 |
11 |
3.5 |
80 |
65 |
58 |
280 |
|
80ZMD-32F |
60 |
32 |
11 |
3.5 |
55 |
280 |
||
|
80ZMD-45F |
50 |
45 |
18.5 |
4.5 |
52 |
240 |
||

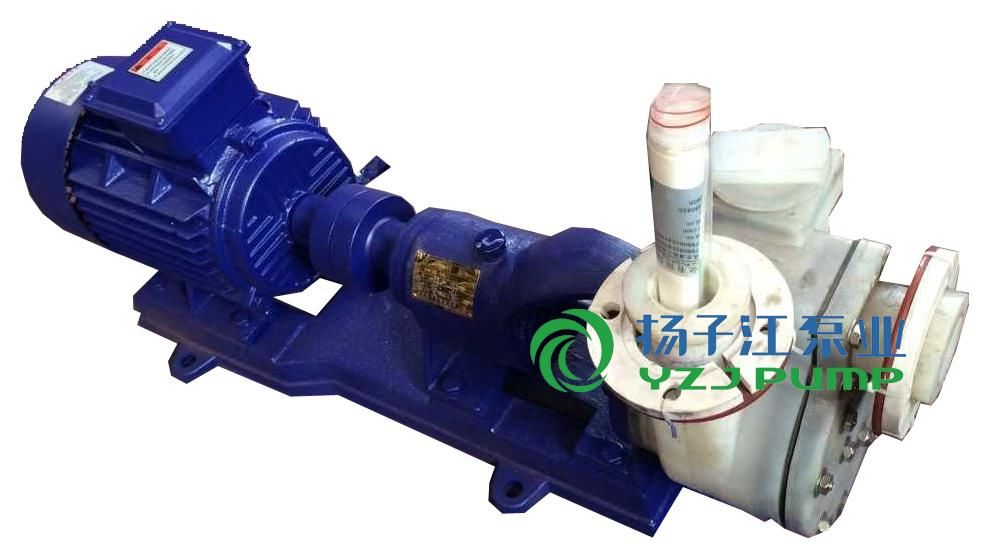

一、FZB襯氟自吸泵的結構與原理
FZB襯氟自吸泵過流部件采用純凈的氟塑料合金制成，配置外裝式波紋管機械密封。自吸泵主要由儲液室、氣液分離室、渦室、回流孔、葉輪組成。開機前，泵腔內注滿液體儲液室氣液在葉輪高速運轉帶動下，將氣液混合物吸進渦室加壓進入氣液分離室，此時，因空氣比重小于液體，便自然逃逸進入官網，液體則自動從回流孔回流，與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室…,直至吸程管路中的空氣被排盡，介質被輸送到工況所需要的任意場所。
二、FZB襯氟自吸泵的產品用途
本產品可以安全輸送強酸、強堿、劇毒、有機溶劑、及純凈、貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求，適用于各種化工流程。儲存液體的容器低于±000（地平面）1m-3m,不便倒灌和加液的場合，使用該泵垂直固定在崗位上，可持續或間斷抽取、輸送化工介質。車輛、船舶裝卸化工介質時，自吸泵可流動在任何崗位。斷續抽取輸送。適用溫度：-20℃～80℃。
三、FZB襯氟自吸泵的型號意義
50FZB-30L
50：泵進口直徑是50mm B: 單級單吸懸臂式離心泵
F: 過流部件材質為氟塑料合金 30：揚程是30m
Z: 具有自吸功能 L: 長支架結構代號
四、FZB襯氟自吸泵的產品結構
五、FZB襯氟自吸泵型號及參數
|
序號 |
型號 |
流 量（m³/h） |
揚程 |
效率(%) |
汽蝕余量 |
進口*出口 |
自吸高度 |
自吸時間 |
電機功率 |
整機重量 |
|
1 |
25FZB-20L |
1.5 |
19 |
10 |
3.0 |
25*25 |
1 |
180 |
2.2 |
65 |
|
*3.6 |
18 |
20 |
||||||||
|
6 |
16 |
30 |
||||||||
|
2 |
40FZB-20 |
5 |
22 |
35 |
3.0 |
40*50 |
1 |
180 |
3 |
47 |
|
*8 |
20 |
42 |
||||||||
|
12 |
17 |
40 |
||||||||
|
3 |
40FZB-30L |
5 |
32 |
24 |
3.5 |
40*50 |
3 |
150 |
4 |
160 |
|
*8 |
30 |
48 |
||||||||
|
12 |
28 |
45 |
||||||||
|
4 |
50FZB-20 |
8 |
22 |
35 |
3.0 |
50*50 |
1 |
180 |
3 |
47 |
|
*12 |
20 |
42 |
||||||||
|
15 |
17 |
40 |
||||||||
|
5 |
50FZB-30L |
8 |
32 |
24 |
3.5 |
50*50 |
3 |
150 |
4 |
160 |
|
*12 |
30 |
48 |
||||||||
|
15 |
28 |
45 |
||||||||
|
6 |
50FZB-45L |
8 |
47 |
24 |
3.5 |
50*32 |
3 |
150 |
7.5 |
210 |
|
*12 |
45 |
35 |
||||||||
|
15 |
43 |
32 |
||||||||
|
7 |
50FZB-70L |
8 |
72 |
20 |
4.0 |
50*32 |
3 |
150 |
15 |
320 |
|
*12 |
70 |
26 |
||||||||
|
25 |
65 |
39 |
||||||||
|
8 |
65FZB-30L |
15 |
32 |
40 |
4.0 |
65*50 |
3 |
200 |
7.5 |
210 |
|
*25 |
30 |
55 |
||||||||
|
35 |
27 |
48 |
||||||||
|
9 |
65FZB-45L |
15 |
47 |
30 |
4.0 |
65*40 |
3 |
180 |
11 |
300 |
|
*25 |
45 |
42 |
||||||||
|
35 |
38 |
44 |
||||||||
|
10 |
65FZB-70L |
15 |
72 |
30 |
4.0 |
65*40 |
3 |
180 |
30 |
530 |
|
*25 |
70 |
41 |
||||||||
|
35 |
65 |
42 |
||||||||
|
11 |
80FZB-30L |
35 |
32 |
54 |
4.5 |
80*65 |
3 |
150 |
11 |
284 |
|
*50 |
30 |
58 |
||||||||
|
60 |
25 |
48 |
||||||||
|
12 |
80FZB-45L |
35 |
47 |
45 |
4.5 |
80*65 |
3 |
180 |
15 |
330 |
|
*50 |
45 |
53 |
||||||||
|
60 |
42 |
46 |
||||||||
|
13 |
80FZB-70L |
35 |
72 |
45 |
5.0 |
80*50 |
3 |
200 |
30 |
550 |
|
*50 |
70 |
50 |
||||||||
|
60 |
65 |
43 |
||||||||
|
14 |
100FZB-30L |
65 |
32 |
54 |
6.0 |
100*80 |
3 |
150 |
18.5 |
390 |
|
*100 |
30 |
60 |
||||||||
|
110 |
26 |
54 |
||||||||
|
15 |
100FZB-45L |
65 |
46 |
48 |
6.0 |
100*80 |
3 |
150 |
30 |
500 |
|
*100 |
45 |
55 |
||||||||
|
110 |
40 |
48 |
注：1.全塑規格：25FZB-20L、40FZB-20、50FZB-20，其余規格均為金屬+襯里結構。
2.設計壓力：全塑為0.6MPa;金屬+襯里為1.6MPa.
六、FZB襯氟自吸泵安裝尺寸圖
七、FZB襯氟自吸泵性能曲線圖
