FS型玻璃鋼離心泵結構圖
時間：2012-8-2 來源：揚子江泵業 瀏覽數：616
【FS型玻璃鋼離心泵】產品簡介：
FS型臥式玻璃鋼離心泵，是近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，折卸檢修十分方便。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。注:(FS玻璃鋼離心泵不可以使用于堿性的介質)
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
泵的傳動和旋轉方向：泵通過爪型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

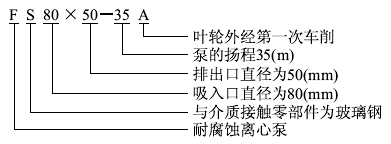

【FS型玻璃鋼離心泵】型號意義：
【FS型玻璃鋼離心泵】選材依據：
FS型玻璃鋼離心泵普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。FS型玻璃鋼離心泵大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。
【FS型玻璃鋼離心泵】使用范圍：
FS型玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。

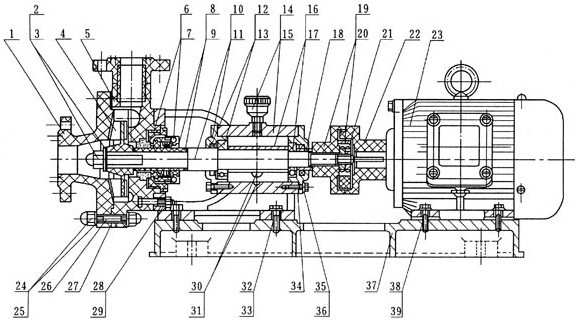

【FS型玻璃鋼離心泵】結構圖：
【FS型玻璃鋼離心泵】零件目錄明細表：
|
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
|
1 |
泵殼端蓋 |
1 |
玻璃鋼 |
14 |
B-25油杯 |
1 |
組合件 |
27 |
泵體墊片 |
1 |
氟橡膠 |
|
2 |
葉輪并帽 |
1 |
模壓玻璃鋼 |
15 |
機架 |
1 |
HT20-40 |
28 |
六角螺母 |
4 |
A3 |
|
3 |
防腐墊片 |
1 |
聚四氟乙稀 |
16 |
泵軸壓套 |
1 |
20號鋼 |
29 |
墊圈 |
4 |
A3 |
|
4 |
葉輪 |
1 |
玻璃鋼 |
17 |
后滾動軸承 |
1 |
組合件 |
30 |
六角螺母 |
1 |
A3 |
|
5 |
泵體 |
1 |
玻璃鋼 |
18 |
軸承壓圈 |
1 |
HT20-40 |
31 |
油標 |
1 |
有機玻璃 |
|
6 |
壓緊螺套 |
1 |
玻璃鋼 |
19 |
泵聯軸節 |
1 |
玻璃鋼 |
32 |
六家螺栓 |
4 |
A3 |
|
7 |
WB2型機械密封 |
1 |
組合件 |
20 |
彈性塊 |
1 |
橡膠 |
33 |
墊圈 |
4 |
A3 |
|
8 |
軸套 |
1 |
玻璃鋼 |
21 |
圓螺母 |
1 |
45號鋼 |
34 |
后軸承蓋 |
1 |
HT20-40 |
|
9 |
防腐墊片 |
3 |
聚四氟乙稀 |
22 |
電機聯軸節 |
2 |
玻璃鋼 |
35 |
六家螺栓 |
8 |
35號鋼 |
|
10 |
泵軸 |
1 |
45號鋼 |
23 |
電動機 |
1 |
結合部 |
36 |
墊圈 |
8 |
A3 |
|
11 |
前軸承封蓋 |
1 |
HT20-40 |
24 |
防腐螺母 |
16 |
模壓玻璃鋼 |
37 |
底座 |
1 |
HT20-40 |
|
12 |
SG油封蓋 |
2 |
耐油橡膠 |
25 |
防腐墊片 |
16 |
聚四氟乙稀 |
38 |
六家螺栓 |
4 |
A3 |
|
13 |
前滾動軸承 |
1 |
組合件 |
26 |
雙頭螺柱 |
8 |
A3 |
39 |
墊圈 |
4 |
A3 |
【FS型玻璃鋼離心泵】性能參數：
|
型 號 |
流 量Q |
揚 程 |
轉 速 |
電機功率 |
|
|
m3/h |
L/s |
||||
|
FS25×25-15 |
2.8 |
0.78 |
16 |
2900 |
0.75 |
|
FS40×32-20 |
4.4 |
1.22 |
21 |
2900 |
2.2 |
|
FS40×32-32 |
4.4 |
1.22 |
33 |
2900 |
3 |
|
FS50×40-16 |
4.36 |
1.20 |
16 |
2900 |
2.2 |
|
FS50×40-20 |
8.8 |
2.44 |
21.5 |
2900 |
3 |
|
FS50×32-35 |
8.8 |
2.44 |
35 |
2900 |
4/5.5 |
|
FS65×50-20 |
17.5 |
4.86 |
21.5 |
2900 |
3/4 |
|
FS65×50-25 |
25 |
7 |
26 |
2900 |
4/5.5 |
|
FS65×50-32 |
17.5 |
4.86 |
34.4 |
2900 |
5.5/7.5 |
|
FS80×65-35 |
30 |
8.3 |
35 |
2900 |
7.5/11 |
|
FS80×65-35A |
25 |
7 |
26 |
2900 |
5.5/7.5 |
|
FS80×65-30 |
30 |
8.3 |
30 |
2900 |
7.5 |
|
FS100×80-35 |
56 |
15.5 |
35 |
2900 |
15/22 |
|
FS100×80-50 |
70 |
19.4 |
54 |
2900 |
22/30 |
